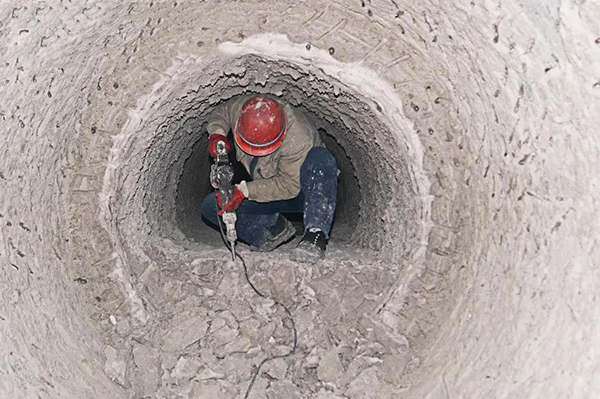

水泥回轉(zhuǎn)窯“結圈”，是水泥回轉(zhuǎn)窯內(nèi)高溫帶內(nèi)壁發(fā)生的爐料環(huán)狀粘附現(xiàn)象。輕微的粘附現(xiàn)象稱為窯皮，如果發(fā)生粘附，影響爐子正常操作時，即謂“結圈”。
一、 “結圈”的危害
水泥回轉(zhuǎn)窯“結圈”的部位一般在距窯口一定距離的固體燃料集中燃燒點附近的耐火窯襯上，厚度可達200～500 mm左右。“結圈”對水泥回轉(zhuǎn)窯生產(chǎn)的危害有以下幾方面：
1、降低產(chǎn)量，增加勞動強度
窯圈一經(jīng)形成，對燃料燒燒所產(chǎn)生的熱氣流勢必起阻礙作用，同時，由于預熱器上的干燥、預熱過程是利用窯尾廢氣進行的，故此“結圈”也對石灰的干燥、預熱產(chǎn)生不良影響。具體地說，就是透氣性差，火焰不進，后部溫度低，干燥時水分不易脫除，石灰爆裂、粉化嚴重，成品率低，從而降低了勞動生產(chǎn)率。
另外，圈結形成后，如不及時處理，就會使圈的縱向長度、厚度增加，當圈掉下時，必然增加工人的勞動強度，有時甚至需停機處理，也影響水泥回轉(zhuǎn)窯的產(chǎn)量。
2、增加了設備負荷
一定面積及厚度的“結圈”使物料流被阻，被阻的料量要高出正常時許多，加之圈本身的重量，必然增加了托輪、軸承的磨損，同時，增加了電機的負荷，甚至燒毀。
3、浪費能源
在實際看火操作中，當出現(xiàn)“結圈”現(xiàn)象后，由于熱氣流被阻，為保證預熱器的干燥和預熱效果，看火工往往采用加大給煤量的方式，造成了能源浪費。
二、“結圈”的原因
“結圈”的原因，在生產(chǎn)中主要可以歸納為操作不當。具體地說，是由于上料量過大、干燥效果差、原料爆裂、粉化嚴重，致使透氣性差，使得引風機抽動火焰的作用不明顯，火焰只在窯內(nèi)一定距離燃燒。在大于1200℃的高溫下，未完全氧化的石灰石中一定數(shù)量的SiO2發(fā)生反應形成液相。另外，當給煤量較大時，在1150℃條件下，CaO與SiO2作用而生成CaO·SiO2，形成渣相粘結。這就使得物料在流經(jīng)焙燒帶時，所產(chǎn)生的液相、渣相極易粘附在窯襯的表面，同時粘結物料而產(chǎn)生“結圈”現(xiàn)象。
1、入窯生料成分波動大，喂料量不穩(wěn)定
窯內(nèi)物料時而難燒時而好燒，這也是窯操作員榮盛耐材頭疼的一個問題。遇到高KH料時，窯內(nèi)物料松散，不易燒結，窯頭會“吃火”，熟料fCaO高，或遇到料量多時都迫使操作員加煤提高燒成溫度，有時還要降低窯速；遇到低KH料或料量少時，窯操作上不能及時調(diào)整，導致燒成帶偏高，物料過燒發(fā)粘，稍有不慎就形成長厚窯皮，進而產(chǎn)生熟料圈。
2、有害成分的影響
對“結圈”料物質(zhì)進行分析得出，CaO+A12O3+Fe2O3+SiO2含量偏低，而R2O和SO3含量偏高，生料中有害成分在熟料煅燒過程中先后分解、氣化和揮發(fā)，在溫度較低的窯尾凝聚粘附在生料顆粒表面，隨生料一起入窯，容易在窯后部結成硫堿圈。在入窯生料中，當氧化鎂和R2O都偏高時，R2O在氧化鎂引起“結圈”過程中充當媒介作用形成鎂堿圈。根據(jù)水泥廠家的實際操作經(jīng)驗，當熟料中氧化鎂含量大于4.8時，能使熟料液相量大量增加，液相粘度下降，熟料燒結范圍變窄，窯皮增長，浮窯皮增厚。有的水泥廠家雖然熟料中氧化鎂含量小于4.0，但由于R2O的助熔作用，使熟料在某一物定溫度或在窯某一特定位置液相量徒然大量增加，粘度大幅降低，迅速在該溫度區(qū)域或窯某一位置粘結，形成熟料圈。
3、煤粉質(zhì)量的影響
灰分高、細度粗、水分大的煤粉著火溫度高，燃燒速度慢，黑火頭長，容易產(chǎn)生不完全燃燒，煤灰沉落也相對比較集中，就容易結熟料圈。另外喂煤量的不穩(wěn)定，窯內(nèi)溫度忽高忽低，也容易產(chǎn)生“結圈”。
4、一次風量和二次風溫度的影響
三風道或四風道燃燒器內(nèi)流風偏大，二次風溫度又偏高，則煤粉一出噴嘴就著火，燃燒溫度高、火焰集中，燒成帶短，而且位置前移，容易產(chǎn)生窯口圈，也就是我們常說的前“結圈”。
三、處理方法
為減少或杜絕“結圈”現(xiàn)象，在生產(chǎn)中首先是要采取措施防止“結圈”，即采用正確的操作方法，穩(wěn)定上料量，使料層厚度適宜，以保證干燥、預熱效果，減少石灰的爆裂和粉化，同時，控制喂煤量，不宜過大，使溫度保持在較低范圍內(nèi)，避免出現(xiàn)渣相。
在出現(xiàn)“結圈”后，一定要及時處理，否則將出現(xiàn)窯壁加寬加厚的不良后果，這樣就增加了處理難度，甚至影響生產(chǎn)正常進行。
消除“結圈”的方法有以下三種：
1、在窯內(nèi)安設移動的合金刮刀
2、加入適量的燃料，燒化粘結物
3、改變高溫區(qū)
比較而言，榮盛耐材種方法對刮刀材質(zhì)要求較高，不易實現(xiàn)；第二種方法可行，但從節(jié)能角度考慮，也不太理想，而且難度較大；第三種方法，通過實踐認為是一種可行的辦法。所謂適當改變高溫區(qū)，就是通過調(diào)整后部引風機的風箱翻板開合程度，使燃燒點或火焰往復拉動，這樣就易使粘結的窯圈掉下來而達到去圈的目的。此法既節(jié)約了能源，又簡便、易操作。
